　　一阶高通滤波器什么是滤波器? 滤波器

　　凡是有能力进行信号处理的装置都可以称为滤波器。在近代电信装备和各类控制系统中，滤波器应用极为广泛；在所有的电子部件中，使用最多，技术最复杂要算滤波器了。滤波器的优劣直接决定产品的优劣，所以，对滤波器的研究和生产历来为各国所重视。 [全文]

　　一阶高通滤波器包含一个RC电路，将一阶低通滤波器什么是低通滤波器?

什么是低通滤波器?

的R与C对换位置，即可构成一阶高通滤波器什么是滤波器?

什么是滤波器?

。如图所示为一阶高通滤波器。

高通滤波器 - yellowriver - 天道酬勤玩物丧志

　　图6－3－1所示的滤波器是反相放大器。其传递函数为

高通滤波器 - yellowriver - 天道酬勤玩物丧志

其中，幅频特性为

高通滤波器 - yellowriver - 天道酬勤玩物丧志

　　由式（6－3－3）的幅频特性，可得到图6－3－1的幅频特性曲线，如图6－3－2所示。

　　由图6－3－2可知，一阶高通滤波器的缺点是：阻带特性衰减太慢，为⒛dB／10oct，所以这种电路只适用于对滤波特性要求不高的场合。

高通滤波器 - yellowriver - 天道酬勤玩物丧志

　　为了克服一阶高通滤波器的上述缺点，可采用二阶高通滤波器。

　　二阶高通滤波器

　　为了改进一阶高通滤波器的频率特性，可采用二阶高通滤波器。一个二阶高通滤波器包含两个RC支路，即将二阶低通滤波器什么是低通滤波器? 低通滤波器

　　低通滤波器是指车载功放中能够让低频信号通过而不让中、高频信号通过的电路，其作用是滤去音频信号中的中音和高音成分，增强低音成分以驱动扬声器的低音单元。由于车载功放大部分都是全频段功放，通常采用AB 类放大设计，功率损耗比较大，所以滤除低频段的信号，只推动中高频扬声器是节省功率、保证音质的最佳选择。此外高通滤波器常常和低通滤波器成对出现，不论哪一种，都是为了把一定的声音频率送到应该去的单元。

的R与Ｃ对换位置，即可构成二阶高通滤波器。如图6－2－3所示为二阶低通滤波器的一般电路，也同样适用于二阶高通滤波器。由对图6－2－3的分析，可知通带增益为

高通滤波器 - yellowriver - 天道酬勤玩物丧志

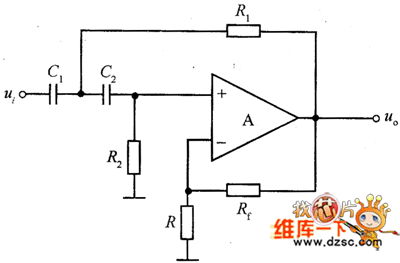

　　在构成二阶高通滤波器时，只需选择Y₁，Y₂，Y₃，Y₄导纳的值即可。例如，当选择Y₁＝sC₁，Y₁＝sC₂，Y₃＝1/R_1，Y₄＝1/R₂时测构成图6－3－3所示的二阶高通滤波器。

高通滤波器 - yellowriver - 天道酬勤玩物丧志

　　对于图6－3－3所示的二阶高通滤波器，其传递函数什么是传递函数? 传递函数

　　所谓传递函数即线性定常系统在零初始条件下，输出量的拉氏变换式与输入量的拉氏变换式之比。传递函数通常用于单输入、单输出的模拟电路，主要用在信号处理、通信理论、控制理论。这个术语经常专门用于如本文所述的线性时不变系统(LTI)。实际系统基本都有非线性的输入输出特性，但是许多系统在标称参数范围内的运行状态非常接近于线性，所以实际应用中完全可以应用线性时不变系统理论表示其输入输出行为，有的书中也把其译为：“转移函数”。

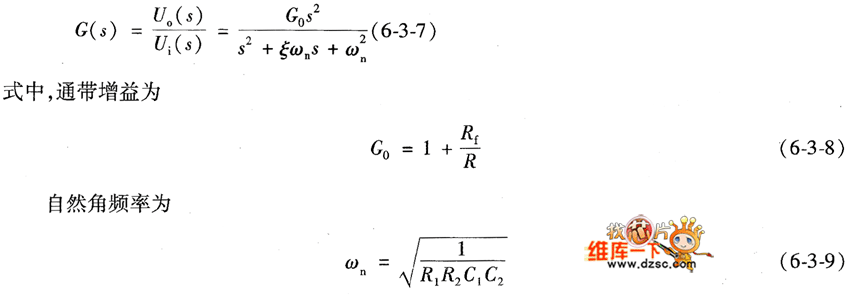

为

高通滤波器 - yellowriver - 天道酬勤玩物丧志

6 高通滤波器 - yellowriver - 天道酬勤玩物丧志 +

　　如图所示为二阶高通滤波器的幅频特性曲线，其阻带衰减特性的斜率为40dB／10oct，克服了一阶高通滤波器阻带衰减太慢的缺点。

高通滤波器 - yellowriver - 天道酬勤玩物丧志

　　与二阶低通滤波器类似，二阶高通滤波器的各个参数也影响其滤波特性，如：阻尼系数f的大小决定了幅频特性有无峰值，或谐振峰的高低。

　　若要求高通滤波器的阻带特性下降速率大于40dB／10oct，必须采用高阶高通滤波器，同高阶低通滤波器一样，也是最常采用巴特沃思型和切比雪夫型近似，同样也是先查表，得到分母多项式，分别图二阶高通滤波器幅频特性
用一阶高通滤波器或二阶高通滤波器电路级联，来实现高阶高通滤波器电路。在此不再赘述。

参考：http://www.dzsc.com/data/html/2008-12-11/75049.html
